Плиты перекрытия своими руками. Чертеж
Плиты перекрытия своими руками. Чертеж
Даже такие строительные конструкции, как плиты перекрытия можно изготовить своими руками. В данной статье мы рассмотрим устройство перекрытия для гаража. Перекрывать мы будем пролет длинной 4300 мм, поэтому плиты будут изготавливаться 4500 мм. С каждой стороны плита будет опираться на кирпичную стену по 100 мм.
Материалы для изготовления плиты

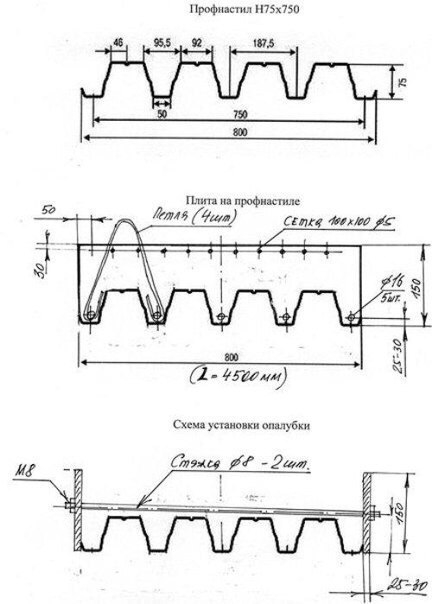

Для изготовления плиты нам понадобится профнастил Н75/750 х 4500 мм. Он будет использоваться в качестве съемной опалубки. Деревянные доски высотой 150 мм и толщиной 25 – 30 мм. Арматура диаметром 16 мм, сетка с ячейкой 100х100 диаметром 5 мм. Стяжка диаметром 8 мм, 2 штуки на одну плиту. Бетон класса В20.
Процесс изготовления плиты своими руками

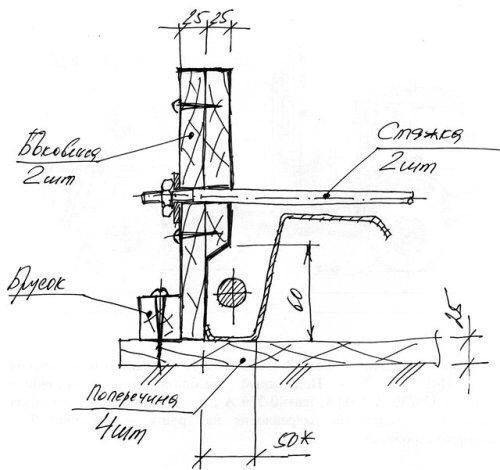

Лист профнастила укладывается жесткое основание. Под лист нужно уложить поперечины (деревянные доски, 4 шт). Устраиваем опалубку из досок по периметру листа.
Укладываем арматуру в каждый лоток листа (5 шт). Защитный слой бетона должен быть 25-30 мм. К этим же прутам арматуры крепим петли (4 шт) для транспортировки плиты (в нашем случае поднятия ее на высоту уровня перекрытия гаража). В верхней части плиты укладываем сетку, которая тоже должна быть защищена слоем бетона 30 мм.
Для того, чтобы лист профнастила хорошо отставал от бетона его нужно смазать маслом (отработкой) или же покрыть полиэтиленовой пленкой. Расход бетона на одну плиту будет 0.4 м3. Бетон готовится в гравитационной бетономешалке, заливается и утрамбовывается вибратором. Извлекать плиту можно только через 7 дней, когда бетон наберет 70% прочности.
