Как сделать свайный малозаглубленный фундамент
Как сделать свайный малозаглубленный фундамент
Одним из главных преимуществ каркасных строений из древесины является их малый собственный вес. И этим позитивным преимуществом следует воспользоваться. В частности есть возможность возведения малозаглубленных свайных фундаментов, выполненных без применений тяжелой бурильной техники и с малым расходом материалов.
Как выполнить свайный малозаглубленный фундамент?
Рассмотрим подобный случай. Перед нами стояла задача возведения на приватном участке просторной беседки по нашему проекту (проект беседки «Релакс»). По стоимости сопоставлялись два варианта:
ленточный фундамент
и свайный малозаглубленный фундамент.
По критерию конечной стоимости был принят более рациональное решение – свайный фундамент, на который планировалось выполнить приподнятую над поверхностью земли платформу, предназначенную для последующего монтажа легкой каркасной постройки.
Первоначально была выполнена разметка положения свай на свайном поле. При помощи ручного бура произведено бурение скважины под сваи.

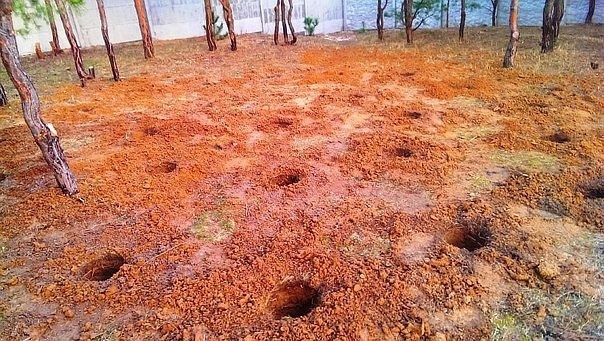

Выполнено бурение скважин под мелкозаглубленные сваи
Так как на данном участке грунты основания глинистые, то обсадные трубы для свай не использовались (на песчаных грунтах следует устанавливать обсадные трубы).
Для упрощения формования надземной части сваи использовалась несъемная опалубка из кусков асбестоцементной трубы.
Установлена несъемная опалубка для бетонирования надземных частей свай
Эти трубы устанавливались по горизонтальному уровню (верх труб на одной высотной отметке).
Все оголовки свай выполняются по горизонтали
Армирование выполнялось пространственным каркасом из 4-х продольных стержней арматуры и поперечных хомутов из проволоки.

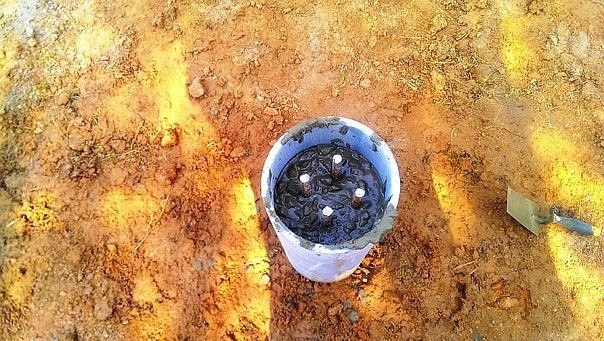

Армирование сваи
Для крепления обвязочных балок с оголовками свай установлены анкерные болты.

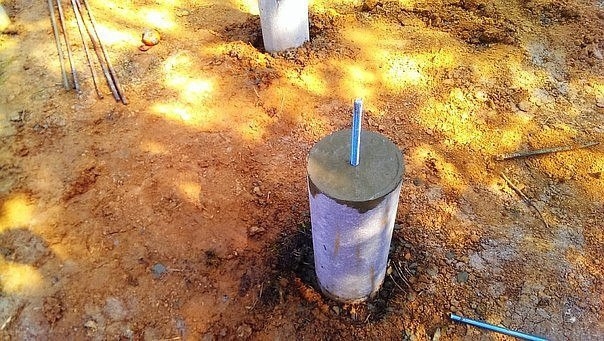

В сваю установлен анкерный болт
По оголовкам свай уложена гидроизоляция из рубероида и начата укладка деревянных обвязочных балок, по которым будет выполняться основание под каркасное строение.

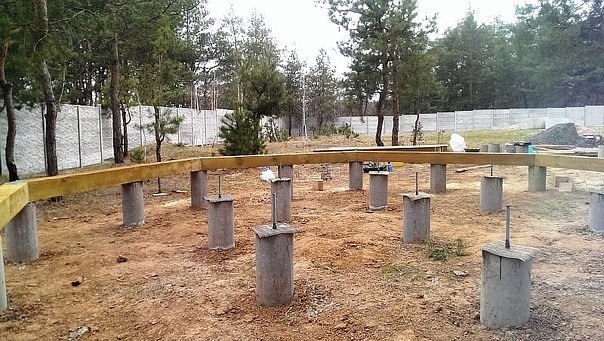

Начата укладка по оголовкам свай деревянных обвязочных балок

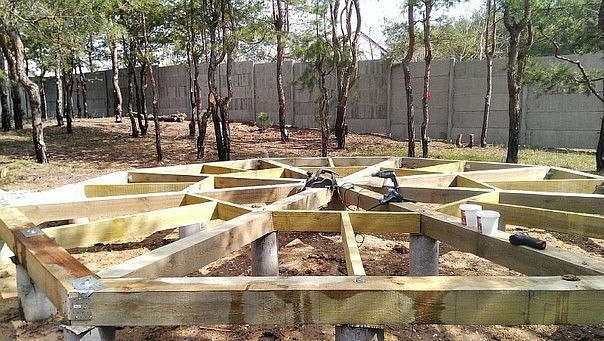

Балки основания смонтированы
Основанием для пола беседки будут являться влагостойкие плиты, которые уложена по обвязочным деревянным балкам.

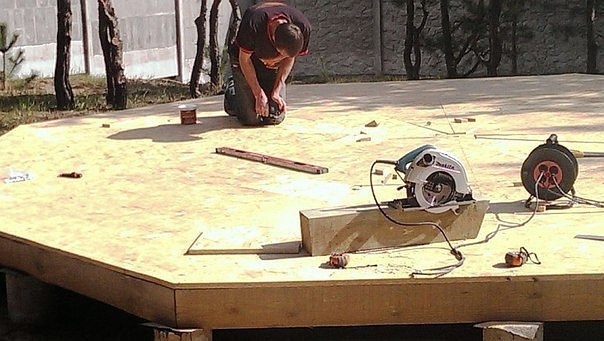

Обшивка основания влагостойкими плитами
Основание готово, можно приступать к монтажу надземной каркасной части строения.

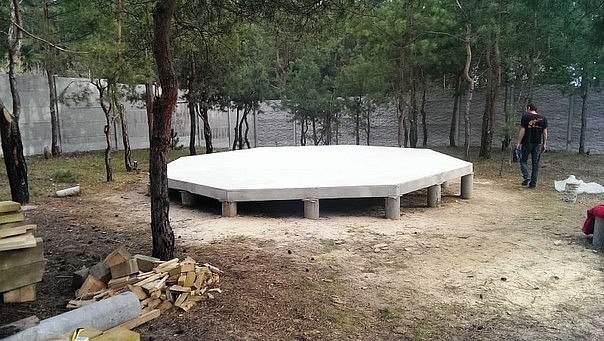

Основание готово для монтажа каркаса

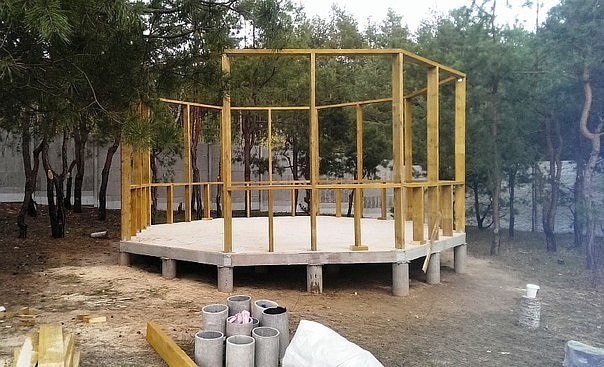

Начат следующий этап — монтаж каркаса сооружения
